Расшифровка КТПН: как читать маркировку трансформаторной подстанции

КТПН — это комплектная трансформаторная подстанция наружной установки, которая используется для приема, преобразования и распределения электроэнергии. Такое оборудование применяется на промышленных объектах, строительных площадках, складах, производственных территориях, в сельском хозяйстве, инфраструктурных проектах и на других площадках, где требуется надежное электроснабжение.

Главная особенность КТПН заключается в том, что это не отдельный шкаф или один трансформатор, а готовый технический комплекс. В корпусе размещаются силовой трансформатор, распределительные устройства высокого и низкого напряжения, аппараты защиты, элементы учета, автоматики и управления. Благодаря этому подстанцию можно установить на подготовленной площадке и подключить по проектной схеме.

Чтобы быстро определить основные характеристики оборудования, используется маркировка. В обозначении обычно указывают тип исполнения, количество трансформаторов, мощность, класс напряжения, схему подключения, климатическое исполнение и другие параметры. Правильная расшифровка помогает понять, подходит ли конкретная модель под требования объекта, технические условия и проект электроснабжения.

Что такое КТПН и для чего нужна наружная подстанция

Комплектная трансформаторная подстанция наружной установки предназначена для работы вне здания. Она принимает электроэнергию со стороны высокого напряжения, понижает ее до нужного уровня и передает потребителям через распределительное устройство низкого напряжения. Чаще всего такие решения применяются в сетях с напряжением 6 или 10 кВ на входе и 0,4 кВ на выходе.

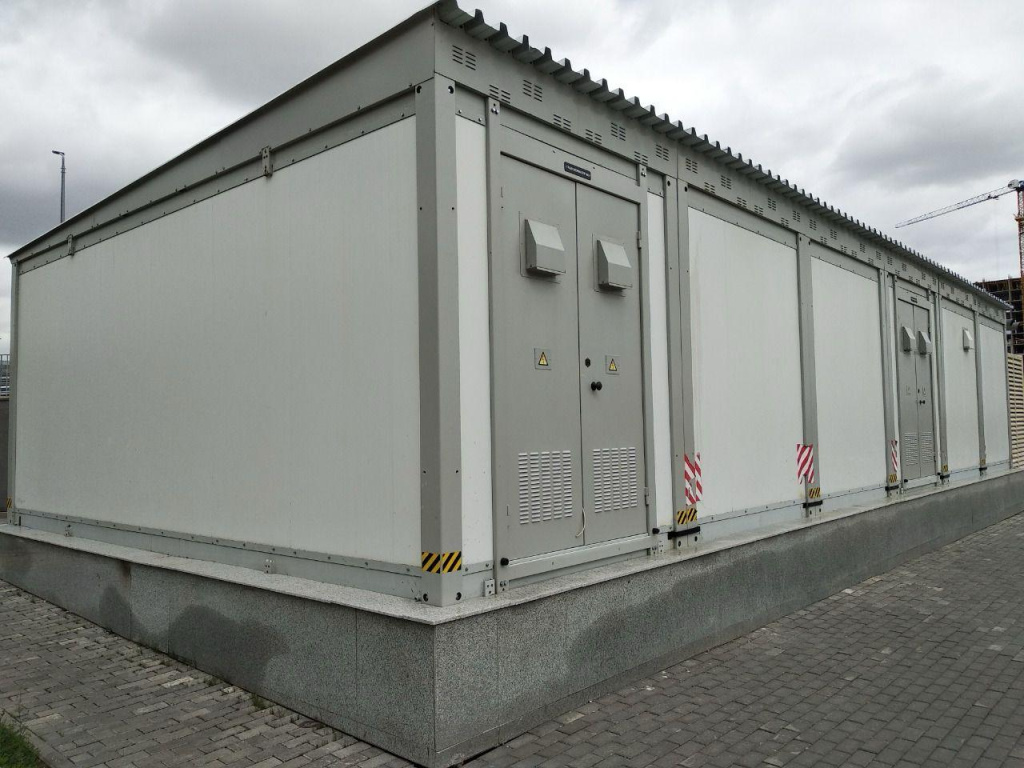

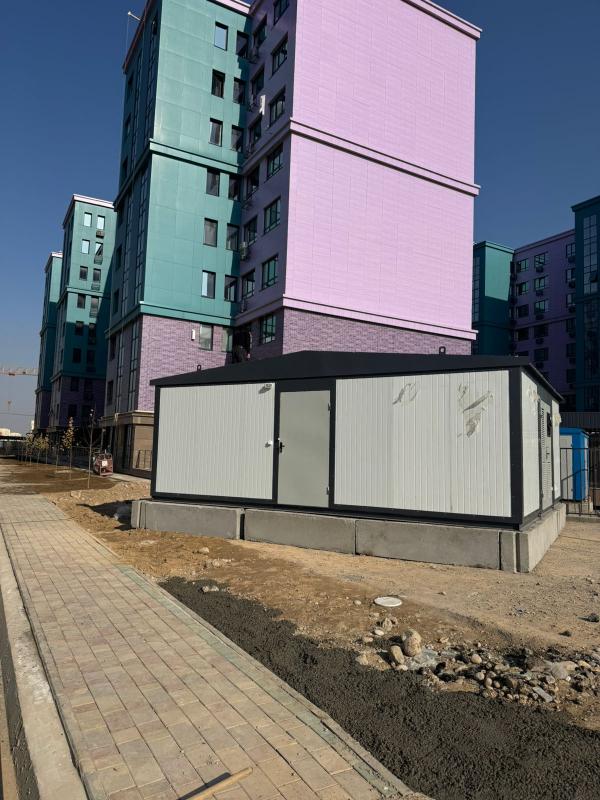

Наружное исполнение удобно в тех случаях, когда нет возможности или необходимости размещать электрооборудование внутри здания. Подстанция устанавливается на фундамент, площадку или другое подготовленное основание. Это позволяет сократить объем строительных работ, упростить обслуживание и вынести силовое оборудование в отдельную зону.

Основное назначение КТПН

Задача подстанции — обеспечить безопасное и стабильное электроснабжение объекта. Силовой трансформатор понижает напряжение до уровня, подходящего для питания оборудования, освещения, инженерных систем, производственных линий и других потребителей. Аппараты коммутации и защиты помогают управлять нагрузкой, отключать линии при аварийных режимах и контролировать работу электроустановки.

КТПН особенно важна для объектов, где требуется распределить мощность между несколькими потребителями. Это могут быть цеха, насосные станции, складские комплексы, карьеры, строительные городки, нефтегазовые площадки, агропромышленные предприятия и удаленные объекты инфраструктуры.

Где применяются комплектные подстанции

Сфера применения зависит от мощности, схемы, комплектации и условий эксплуатации. Наружные подстанции используют для временного и постоянного электроснабжения промышленных зданий, коммерческих объектов, жилых массивов, логистических центров, производственных баз и объектов инженерной инфраструктуры.

Также такое оборудование востребовано там, где важна компактность и быстрая интеграция в существующую сеть. КТПН можно адаптировать под конкретный проект: выбрать нужную мощность трансформатора, количество отходящих линий, тип вводов, систему учета, автоматику, защитные устройства и дополнительные элементы.

Из чего состоит КТПН и как устроено оборудование

Конструкция комплектной подстанции зависит от технического задания, но в большинстве случаев она выполняется в металлическом корпусе с несколькими функциональными отсеками. Внутри размещаются элементы, которые отвечают за прием энергии, преобразование напряжения, распределение нагрузки и защиту электрических цепей.

Корпус подстанции должен выдерживать эксплуатацию на улице: осадки, перепады температуры, ветровые нагрузки, пыль и другие внешние факторы. Поэтому при производстве учитывают климатическое исполнение, категорию размещения, степень защиты оболочки и требования к обслуживанию оборудования.

Корпус, модули и основные отсеки

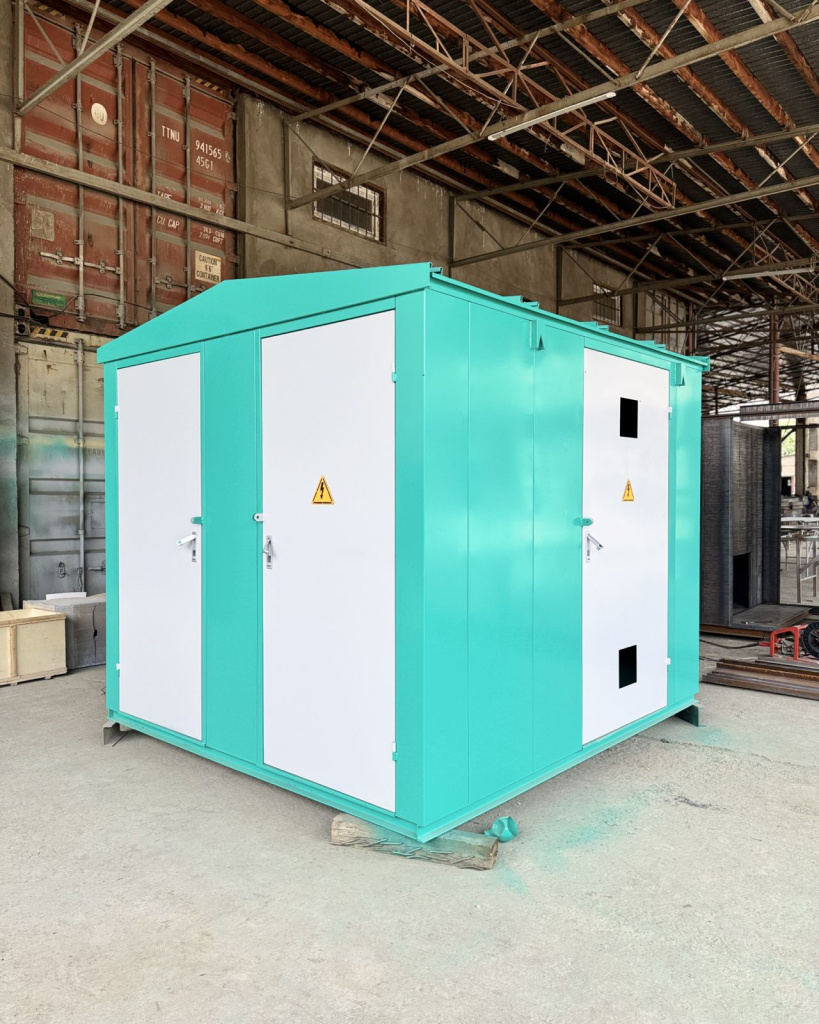

Корпус КТПН обычно изготавливается из металла и защищается антикоррозийным покрытием. В зависимости от проекта он может иметь каркасную, блочную или модульную конструкцию. Внутреннее пространство делится на зоны для размещения высоковольтного оборудования, трансформатора, низковольтного распределения, учета и вспомогательных цепей.

Модульное исполнение удобно тем, что позволяет подобрать компоновку под конкретную площадку. Для одних объектов важна минимальная площадь установки, для других — удобный доступ к аппаратам, возможность расширения, наличие дополнительных шкафов или отдельного отсека для средств автоматики.

Силовой трансформатор и распределительные устройства

Силовой трансформатор является ключевым элементом подстанции. Именно он преобразует входное напряжение до уровня, необходимого потребителям. В зависимости от схемы может использоваться один трансформатор или два, если объект требует резервирования, разделения нагрузки или повышенной надежности.

Распределительное устройство высокого напряжения отвечает за прием энергии, коммутацию и защиту на стороне ВН. Низковольтная часть распределяет питание по отходящим линиям. В состав могут входить автоматические выключатели, рубильники, предохранители, трансформаторы тока, счетчики, устройства контроля, блокировки, цепи освещения и сигнализации.

Маркировка КТПН: как правильно читать обозначение

Маркировка нужна для того, чтобы в короткой записи передать основные технические данные оборудования. По обозначению можно понять тип подстанции, количество трансформаторов, номинальную мощность, классы напряжения, вариант исполнения и условия размещения. Это удобно при сравнении моделей, проверке спецификации и согласовании поставки.

Важно учитывать, что у разных производителей структура обозначения может немного отличаться. Поэтому буквенные индексы, варианты схем и дополнительные символы всегда нужно сверять с паспортом, каталогом или проектной документацией конкретного оборудования.

Что означает сокращение КТПН

Аббревиатура КТПН расшифровывается как комплектная трансформаторная подстанция наружной установки. Слово «комплектная» означает, что оборудование поставляется как готовый комплекс с основными узлами для приема, преобразования и распределения электроэнергии. Обозначение «наружной установки» говорит о том, что подстанция предназначена для эксплуатации на открытой площадке.

В маркировке также могут встречаться дополнительные буквы. Они указывают на тип схемы, способ подключения, конструктивное исполнение, наличие тупикового или проходного варианта, особенности распределительных устройств и другие параметры. Расшифровывать такие элементы нужно по документации производителя.

Пример расшифровки обозначения 2КТПН-630/10/0,4-У1

В условной записи 2КТПН-630/10/0,4-У1 каждый блок несет отдельную информацию. Цифра «2» обычно указывает на количество силовых трансформаторов. Обозначение «КТПН» говорит о типе оборудования. Число «630» показывает номинальную мощность трансформатора в кВА. Значение «10» относится к классу напряжения на стороне высокого напряжения, а «0,4» — к напряжению на стороне низкого напряжения.

Индекс «У1» связан с климатическим исполнением и категорией размещения. Он показывает, что оборудование рассчитано на определенные условия эксплуатации. Дополнительные символы в маркировке могут обозначать схему, модификацию, вариант присоединения, тип распределительного устройства или особые требования проекта.

Что учитывать при выборе и установке КТПН

Подбор комплектной подстанции начинается не с маркировки, а с анализа объекта. Необходимо учитывать расчетную нагрузку, категорию надежности электроснабжения, перспективу увеличения мощности, условия площадки, способ подключения, требования к учету, защите, обслуживанию и безопасности.

Также важно заранее определить, какая конструкция будет удобнее: однотрансформаторная или двухтрансформаторная, тупиковая или проходная, с кабельными или воздушными вводами, с дополнительными шкафами автоматики, компенсацией реактивной мощности, обогревом, вентиляцией или иными опциями.

Мощность, напряжение и условия эксплуатации

Мощность выбирают по расчетной нагрузке с учетом запаса и возможного развития объекта. Если оборудование подобрать без резерва, подстанция может работать на пределе, что снижает надежность и усложняет дальнейшее расширение. При этом избыточная мощность тоже не всегда оправдана, поэтому расчет должен выполняться на основании проекта.

Не менее важны климатические условия. Для наружной установки учитывают температуру воздуха, влажность, ветровую и снеговую нагрузку, высоту над уровнем моря, сейсмичность, запыленность и возможное воздействие агрессивной среды. При сложных условиях могут потребоваться специальные решения по защите корпуса и внутреннего оборудования.

Монтаж, пусконаладка и безопасная эксплуатация

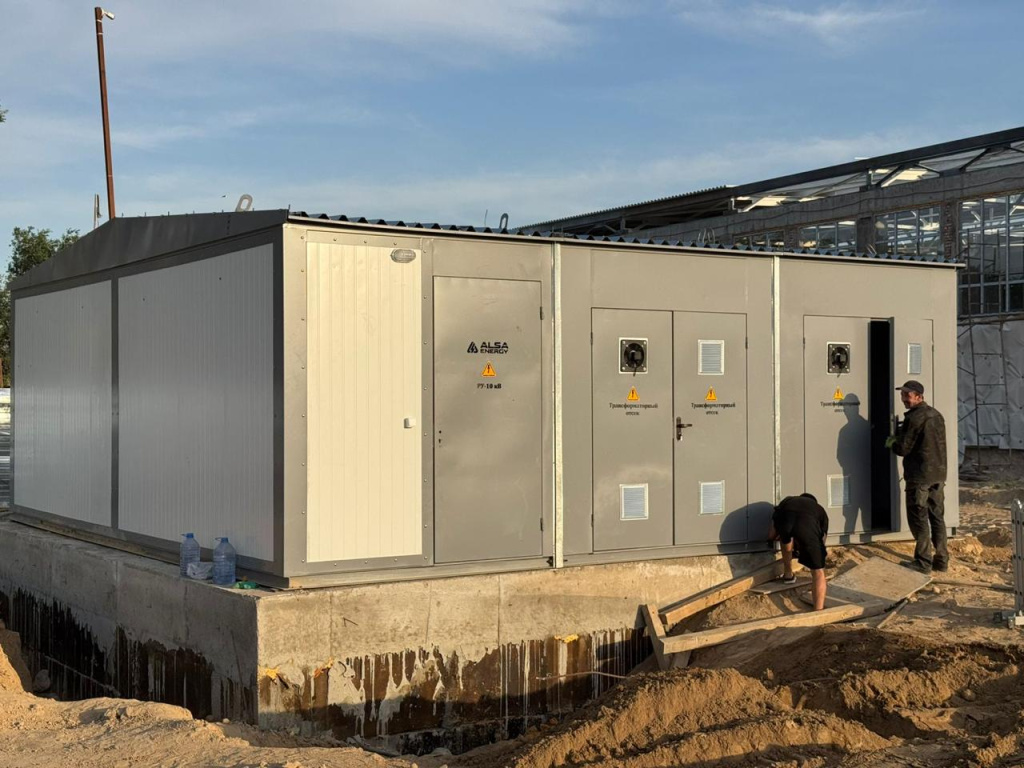

Перед монтажом подготавливают основание, выполняют кабельные вводы, организуют контур заземления и обеспечивают удобный доступ для обслуживания. Установка должна соответствовать проекту, требованиям электробезопасности и нормативной документации. Подключение выполняется только после проверки готовности площадки и оборудования.

Перед вводом в эксплуатацию проводят осмотр, проверяют комплектность, состояние корпуса, маркировки, соединения, работу аппаратов, цепи управления, сигнализацию, заземление и результаты необходимых испытаний. После пусконаладки подстанция передается в работу с учетом регламента обслуживания.

Правильно подобранная КТПН помогает обеспечить объект стабильным электроснабжением, снизить риски аварийных отключений и упростить распределение мощности между потребителями. При выборе важно учитывать не только цену и номинальную мощность, но и схему, комплектацию, условия эксплуатации, требования проекта и дальнейшее развитие площадки.
